Comment installer une prise électrique comme un pro ?

Dans le cadre d’un chantier de rénovation ou de construction, vous pouvez être amené à installer une prise électrique. Si vous ne savez pas comment procéder, découvrez les différentes étapes. Mais avant, posez-vous les bonnes questions. En effet, effectuer une installation électrique ne s’improvise pas.

Les différentes prises électriques

Dans une maison, on trouve diverses prises électriques :

Les prises de courant (2P+T) alimentent en électricité les appareils branchés. Elles possèdent deux bornes femelles ainsi qu’une borne mâle de raccord à la terre ;
les prises multimédias (RCA pour l’audio, HDMI ou S-vidéo pour l’image) servent de raccordement pour les équipements (TV, écran, enceinte…) ;
les prises TV et satellite servent de raccord aux antennes hertziennes et paraboles ;
les RJ45 ou RJ11 – en voie de disparition – distribuent le réseau informatique ;
enfin, certaines prises sont à usage spécifique. Ainsi, les prises USB s’utilisent essentiellement pour recharger des appareils high-tech.

De la même manière qu’un interrupteur, une prise électrique peut être installée de manière apparente ou encastrée.

Peut-on réaliser une installation électrique soi-même ?

Vous hésitez à engager un électricien pour réaliser l’installation de votre prise ? Sachez qu’il est possible d’effectuer les travaux soi-même mais à condition d’avoir les connaissances nécessaires ainsi qu’une certaine expérience dans le domaine. Si vous êtes complètement novice en la matière, mieux vaut confier l’installation électrique à un professionnel.

Effectivement, vous risquez de provoquer un accident tel qu’un incendie ou de mettre en jeu votre sécurité ou celle de vos proches (ex. : électrocution). Pour choisir la meilleure entreprise spécialisée, faites effectuer plusieurs devis.

Comment faire pour installer une prise électrique apparente ?

La pose en saillie apparente est la plus fréquente en rénovation ou quand vous avez seulement un ou deux équipements à ajouter. Cela permet de ne pas faire de saignées dans les murs. Les câbles sont cachés dans des goulottes en plastique, des moulures ou des plinthes. Les conduits contournent impérativement les réseaux d’eau et de chauffage.

Il convient d’avoir recours à un boîtier en saillie. Il se fixe directement dans le mur dans lequel on raccorde les fils.

Comment faire pour installer une prise électrique encastrée ?

La pose encastrée est plus esthétique mais aussi plus difficile. Il faut réaliser des saignées dans les cloisons. Cela nécessite de refaire le papier peint ou la peinture. Mieux vaut installer une prise électrique encastrée dans une construction neuve ou en cas de chantier de rénovation important. Au cours des travaux, vous pouvez faire passer les câbles dans les murs.

Les saignées sont effectuées soit à l’horizontale soit à la verticale, mais jamais en diagonale. Elles doivent aussi respecter des règles de distance.

Quant aux prises, elles sont encastrées grâce à des boîtiers particuliers sur lesquels on visse la platine puis une plaque de finition. La couleur est à personnaliser.

Les normes à respecter pour l’installation d’une prise électrique

La mise en place d’une prise électrique nécessite de prendre quelques précautions pour éviter les accidents. A l’instar des appareils électriques, la norme NF C15-100 s’applique. Le circuit doit être protégé par un disjoncteur dans le tableau électrique. S’il est de 16A, installez jusqu’à 8 équipements sur le même circuit, sinon allez jusqu’à 12 équipements avec un 20A.

D’autre part, une prise électrique, quel que soit son type, doit être installée à au moins 5 cm du sol (12 cm en cas d’alimentation spécifique de 32A).

Vous devez également respecter la section des conductions en tenant compte des appareils alimentés. Par exemple, 6 mm² pour un four. La norme indique aussi le nombre minimal de prises par pièce dans une maison.

Enfin, les prises déjà présentent doivent respecter des règles spécifiques :

dans la salle de bains, elles doivent se situer à plus de 60 cm d’un point d’eau. Il faut protéger les circuits par un disjoncteur et par un dispositif différentiel de calibre 30 mA ;
dans la cuisine, les prises doivent se trouver à 8 cm minimum du plan de travail – jamais au-dessus d’un évier ou de la plaque de cuisson ;
dehors, les prises doivent être installées à au moins 1 m du sol. Elles posséderont obligatoirement un indice de protection contre les infiltrations de poussière et d’eau. L’idéal est une protection IP 55 mais une IP 25 peut suffire.

Les étapes pour brancher une prise électrique

Dès que vous avez déterminé l’emplacement de votre prise électrique, pensez au branchement. La première étape consiste à tirer la ligne de câble dans le mur ou dans des goulottes. En cas de pose encastrée, installez le boîtier d’encastrement dans la paroi.

Pour effectuer le branchement, vous devez vous équiper d’une pince à dénuder, d’un tournevis plat d’électricien et éventuellement d’un coupe-câble.

Quand le matériel est rassemblé, respectez les étapes suivantes :

d’abord, coupez le courant au tableau. Le circuit ne doit plus être alimenté. Vérifiez-le avec un appareil appelé voltmètre ;
ensuite, dénudez les fils sur environ 15 mm au niveau de l’arrivée du câble dans la cloison ;

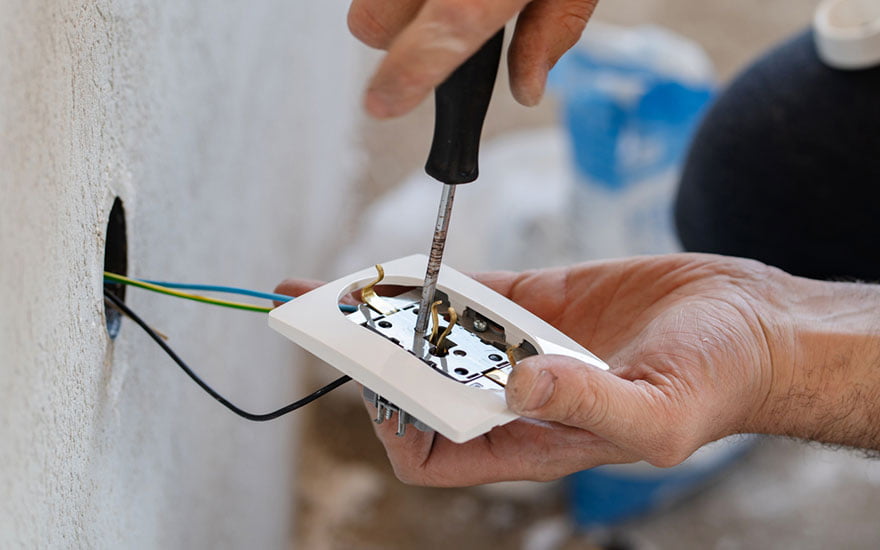

puis, réalisez les connexions en insérant le fil bleu (neutre) dans la borne située à gauche quand vous regardez l’appareil de face. Serrez la vis. Réalisez la même opération avec la phase (rouge) à la borne L, rouge ou de droite, puis avec la terre (vert jaune) que l’on raccorde à la borne du milieu ;
enfin, repliez les fils à l’intérieur de la boîte d’encastrement ou du boîtier. Vissez la platine et clipsez la plaque de finition au besoin.

Les modèles les plus récents possèdent des connexions automatiques. Il suffit alors d’y insérer les fils, cela simplifie le branchement.

Qu’est-ce que le certificat de conformité ?

Dès que l’installation électrique est terminée, vous devez contacter le Consuel (Comité national pour la sécurité des usagers de l’électricité). Cet organisme certifiera que votre installation électrique respecte bien les normes françaises. Il est possible de prendre contact en ligne.

Un inspecteur viendra à votre domicile vérifier la mise en place de vos prises électriques et vous délivrera le certificat de conformité si tout est en ordre.
